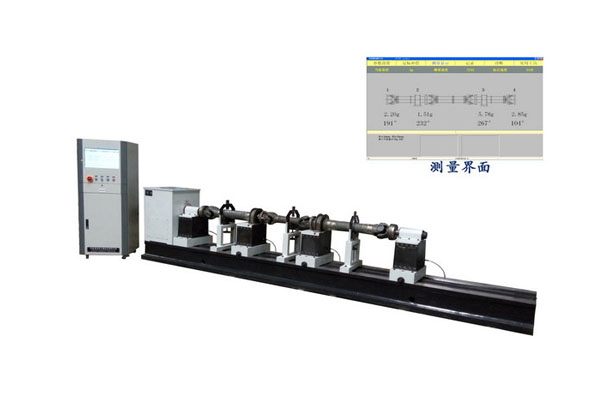

三轴联校传动轴平衡机

  • 产品名称: 三轴联校传动轴平衡机
  • 产品分类: 传动轴平衡机
  • 公司名称: 济南博迪浩机械设备有限公司
  • 添加时间: 20/01/12
  • 分    享:
  • 二 维 码:

    手机浏览

    更方便

产品详情
询价

产品详情

1. 三轴联校传动轴平衡机介绍

三轴联校传动轴平衡机是专用平衡机,是专门用来对汽车传动轴进行平衡校验的理想设备,只需要更换安装工件的夹具即可做各种传动轴的动平衡校正。设备不只能够进行三节传动轴联合校正,还可以进行单轴校正,也可以两节传动轴联合校正;摆架采用软支撑结构,适合较高转速进行传动轴的不平衡量测量,设备的测量效果更佳。

2.测量系统

★工业控制计算机, 19英寸液晶显示器(可根据客户需要配触摸屏),Windows操作平台

★配本公司自主开发的传动轴平衡专用软件,软件可以选择单节、2节、3节三种传动轴校正方式;操作全部采用汉化菜单结构,操作步骤文字提示

★测量系统性能强大:任意工件定标,振动信号显示,多个校正面的不平衡量同时显示

★软件带许用不平衡量计算器,操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数

★软件完全自主开发,可根据客户要求修改或添加软件功能(例如扫描二维码添加工件身份名称至测量结果中保存起来,以便将来质量追究)

3.机械部分和控制

 ★软支撑摆驾和铸造床身,设备稳定性更好,可较高转速测量传动轴不平衡量

 ★平衡机前后主轴结构,中间为安放过桥的两个摆驾。前后主轴法兰盘开对称长槽、通用止口可配不同尺寸的定位环,设备的适用性更强;三轴联校时传动轴中间的两个吊兰安装在两个过桥摆驾上,两轴联校时中间过桥安装在左边的过桥摆驾上,单节校正时不用中间摆驾

★摆架可以沿床身移动且可以停在床身以上的任何部位,所以设备可以平衡之间任意长度的工件。

★安装同步旋转刻度标识,便于不平衡量角度的找取。

★光电传感器测转速适合高速测量,磁电传感器测振动适合软支撑结构

★采用变频调速系统,根据需要调整设备电机启动时间使用方便

注:想了解设备更详细的情况请与我们联系

厂家标准配置参数

设备型号

YDW-300A

轴最大重量kg

100

传动轴校正方式

单节双面、两节三面或三节四面同时校正

工件最大长度mm

3000

床身长度mm

4500

平衡转速r/min

500-3000

最小剩余不平衡量

20gmm/kg

不平衡量减少率%

85%

电机功率

3Kw

以上为本厂标准配置设备参数,我们支持产品定,制根据客户的需求对设备的长度加长

厂家可根据客户的需求定制传动轴平衡时与设备连接的夹具

设备可根据客户的需求安装凸焊机


三轴联校传动轴平衡机产品热销城市:山东,浙江,广东,江苏,上海,河南,河北,安徽,辽宁,山西
