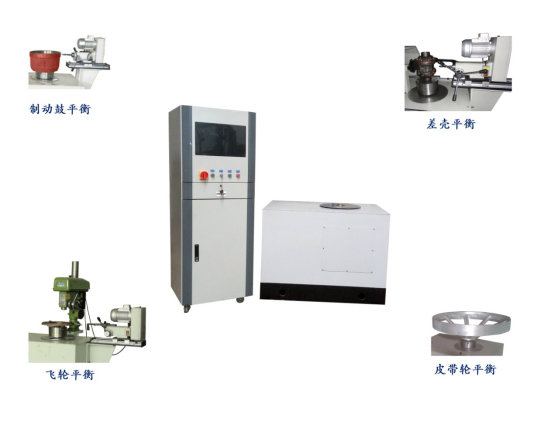

YLD-42(100,200)A型单面立式平衡机

  • 产品名称: YLD-42(100,200)A型单面立式平衡机
  • 产品分类: 单面立式平衡机
  • 公司名称: 济南博迪浩机械设备有限公司
  • 添加时间: 20/01/12
  • 分    享:
  • 二 维 码:

    手机浏览

    更方便

产品详情
询价

产品详情

1. YLD系列产品介绍

该系列是单面立式动平衡机,常规的型号测量范围200千克以内,也可根据客户的需求定制5000千克内的单面立式平衡机。本机适用于盘状旋转件在单面上进行动平衡校验,是风扇风叶,换气扇风叶,汽车飞轮,离合器,刹车盘,制动毂,液力偶合器等零部件进行动平衡校验的理想设备,只需更换安装工件的夹具,即可进行平衡校验。该系列常规产品分为“A”型和”Q”型。 “A”型为变频器调速,手动夹紧工件;”Q”型为变频调速气动夹紧工件。由工业控制计算机进行数据处理,彩色屏幕实时显示不平衡量值、相位角和实时转速,并配有工业机柜,与机械部分组成平衡机系统,便于参数存盘,打印,系统测试精度高,使用可靠,维修方便,较其他测试系统更为先进。并可根据客户的工件为客户定制各种通用夹具或专用夹具,也可配侧去重钻床,立去重钻床和吸尘装置等附具。

2.测量系统

★工业控制计算机, 19英寸液晶显示器(可根据客户需要配触摸屏),Windows操作平台

★200公斤以内立式平衡机配本公司自主开发通用平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能,操作全部采用汉化菜单结构,操作步骤文字提示;大型立式平衡机配带角度跟 踪功能的立式机软件

★测量系统性能强大:任意工件定标,测量转速范围宽80转/分开始启测,测量速度块,不平衡量幅值和相位稳定,高去重率,高灵敏度

★软件带许用不平衡量计算器,操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数

★软件完全自主开发,可根据客户要求修改或添加软件功能(例如扫描二维码添加工件身份名称至测量结果中保存起来,以便将来质量追究)

软件功能具体详情请联系厂家

3.机械部分和控制

 ★设备采用铸造底座、立支架、主轴座和支承座,设备具有足够的刚性和稳定性,同型号设备过载能力百分之20以上

 ★主轴采用45#碳素结构钢,经过锻打,淬火,精磨以后,轴向与径向跳动都在0.02mm以内;且主轴为加粗型即便是工件的不平量超过30000g*cm,设备也可以准确测量

★动力传动采用多楔带,运行平稳传动可靠,对平衡测量影响小

★主轴带同步旋转刻度盘,便于不平衡量角度的找取

★主轴采用中空结构,主轴下端可以接旋转气缸,通过拉杆和气动卡盘(或气动工装)可以快速夹紧工件

★设备质量可靠,采用变频调速系统,电机软启动软停止对设备的冲击小,延长了设备的使用寿命。设备可连续工作,维修保养简单方便

注:想了解设备更详细的情况请与我们联系


厂家标准配置参数

设备型号

YLD-42A

YLD-100A

YLD-200A

工件质量范围kg

3-42

5-100

10-200

工件最大直径mm

Φ800

Φ800

Φ800

平衡转速r/min

100-800

100-800

100-800

最小剩余不平衡量

        2gmm/kg

2gmm/kg

        2gmm/kg

不平衡量减少率%

95%

95%

95%

电机功率

1.5KW

4KW

4KW

夹具加紧方式

手动夹紧

手动夹紧

手动夹紧

以上为本厂标准配置设备参数。我们支持产品定,根据客户的需求对设备设备进行相应设备结构允许的改动;例如可以采用伺服电机实现自动定位功能

如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源

厂家提供工件在平衡机上平衡时使用的工装的定制 服务

设备可以增加不影响测量性能的合理附件,比如防护、立式或卧式去重钻床等
