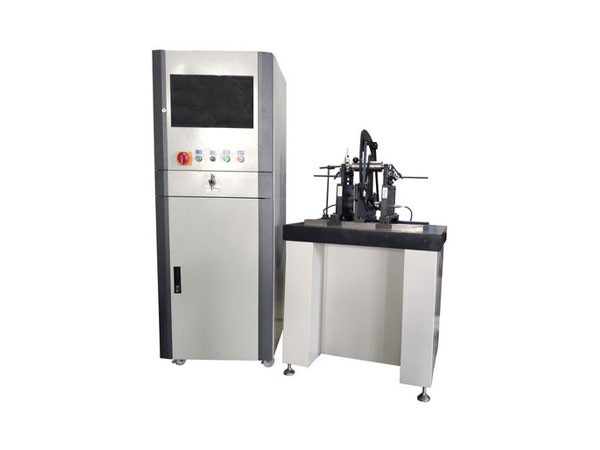

1. YYQ-5（16）A产品介绍
YYQ-5（16）A是圈带驱动硬支承支承卧式双面动平衡机，设备型号产品可较高转速平衡机。适合增压器转子、小型电机转子、木工、小型的水泵或者风机叶轮、跑步机滚筒、贯流风机叶轮等工件平衡。可在单面、双面及多个校正面上进行平衡测量，适合轴类、盘类外伸转子。具有 效率高，精度准确，显示直观，质量可靠的优点。
2.测量系统
★工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★配本公司自主开发平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；专用软件包括：各类全自动平衡机软件、带有角度跟 踪功能的软件、带有自动定位功能的软件、传动轴多轴联校的软件等
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
3.机械部分和控制
★床身采用HT200整体铸造，两条T型平行导轨。摆架经线切割配对加工而成，一致性和刚性好。配工装台，操作者更舒 适
★配微电机做为源动力，采用塔形电机带轮可以避免皮带轮与工件的同频干扰。
★圈带采用上压式结构，皮带挂在紧机构上，上下工件无需挂摘皮带，方便快捷。
★调速系统采用变频器调速，软启动软停车
注：想了解设备更详细的情况请与我们联系
厂家标准配置参数
|
设备型号 |
YYQ-5A |
YYQ-16A |
|
工件质量范围kg |
0.1-5 |
0.3-16 |
|
工件最大直径mm |
500 |
500 |
|
两支撑间距mm |
60-550 |
60-550 |
|
圈带拖动处直径范围mm |
15-200 |
15-200 |
|
支撑轴径mm |
5-36 |
5-36 |
|
平衡转速r/min |
拖动处直径100mm时400-1400 |
拖动处直径100mm时400-1400 |
|
最小剩余不平衡量 |
≤0.5gmm/kg |
≤0.5gmm/kg |
|
不平衡量减少率% |
≥90% |
≥90% |
|
测量时间 |
10S（和测量转速及设定周期有关） |
10S（和测量转速及设定周期有关） |
|
电机功率 |
0.18KW |
0.18KW |
|
调速方式 |
变频调速 |
变频调速 |
|
传动方式 |
圈带 |
圈带 |
|
设备电源 |
三相AC 380V,50/60HZ |
三相AC 380V,50/60HZ |
★以上为本厂标准配置设备参数，我们支持产品定，制根据客户的需求对设备的最大及长度，滚轮支撑工件的轴径范围做设备结构允许的合理改变
★如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源
★设备可以增加不影响测量性能的合理附件，比如防护
