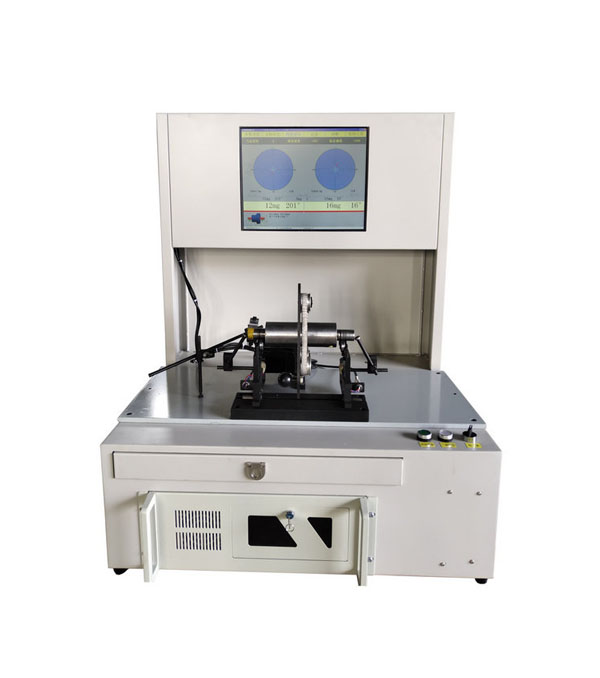

YYQ-1(3)D型平衡机

  • 产品名称: YYQ-1(3)D型平衡机
  • 产品分类: 自动定位平衡机
  • 公司名称: 济南博迪浩机械设备有限公司
  • 添加时间: 20/01/12
  • 分    享:
  • 二 维 码:

    手机浏览

    更方便

产品详情
询价

产品详情

1. YYQ-1(3)D型平衡机介绍

YYQ-1(3)D是圈带驱动硬支承支承卧式双面动平衡机,产品采用滚轮支承,圈带拖动,同时采用伺服电机控制设备的运转和角度的准停定位,适合表面相对光滑的规则圆柱体类工件进行平衡测试,比如微电机转子、电主轴等。产品解决了圈带平衡机平衡时需要人工找角度的问题,大大提高了设备的去重率和平衡效率,更适合工厂批了生产。

2.测量系统

★工业控制计算机, 17英寸液晶显示器(可根据客户需要配触摸屏),Windows操作平台

★配本公司自主开发的有自动定位功能的平衡专用测量系统。软件功能齐涵盖了国内主流平衡机软件所具有的所有功能;且软件设定好平衡转速后在测量时软件控制设备自动达到设定转速不需人工干预

★电机启动达到测量转速和软件自动开始测量,测量完毕软件控制伺服电机把左面不平衡量相位点停在指定位置,按动指令按钮伺服电机会把右面不平衡量相位点停在指定位置

★测量系统性能强大:任意工件定标,测量速度块,不平衡量幅值和相位稳定,高去重率和分离比,高灵敏度

★软件带许用不平衡量计算器,操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算就能够得 到工件允许剩余不平衡量的克数

★软件完全自主开发,可根据客户要求修改或添加软件功能(例如扫描二维码添加工件身份名称至测量结果中保存起来,以便将来质量追究)

3.机械部分和控制

★摆架经线切割配对加工而成,一致性和刚性好。

★双电机带轮配置可以避免皮带轮与工件可能产生的同频干扰。

★圈带采用上压式结构,皮带挂在紧机构上,上下工件无需挂摘皮带,方便快捷。

★工控机和PLC控制伺服电机运行,转速软件控制,软启动软停车

注:想了解设备更详细的情况请与我们联系

厂家标准配置参数

设备型号

YYQ-1D

YYQ-3D

工件质量范围kg

0.05-1

0.1-3

工件最大直径mm

260

260

两支撑间距mm

50-260

50-260

圈带拖动处直径范围mm

15-80

15-80

支撑轴径mm

4-17

4-17

平衡转速r/min

拖动处直径50mm400-3000

拖动处直径50mm400-3000

最小剩余不平衡量

0.3gmm/kg

0.3gmm/kg

不平衡量减少率%

90%

90%

测量时间

10S(和测量转速及设定周期有关)

10S(和测量转速及设定周期有关)

伺服电机功率

0.4KW

0.4KW

调速方式

软件控制

软件控制

传动方式

圈带

圈带

设备电源

单相AC 220V,50/60HZ

单相AC 220V,50/60HZ

以上为本厂标准配置设备参数,我们支持产品定,制根据客户的需求对设备的长度,滚轮支撑工件的轴径范围做设备结构允许的合理改变

设备可以不平衡量标记功能

设备可以采用皮带下切式驱动

设备可以增加不影响测量性能的合理附件,比如防护
